結構組成

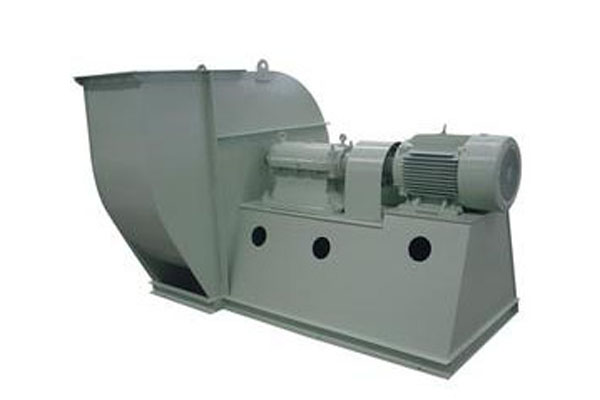

        G4-68、Y4-68型離心通、引風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

1) 葉輪 由12個后傾翼形葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度、葉輪經靜、動平衡校正，運轉平穩。同一機號的通、引風機葉輪結構相同。

2) 機殼 機殼是用普通鋼板焊接而成的蝸形體。風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。

3) 進風口－為收斂流線形的整體結構，用螺栓固定在機殼入口側。

4) 用來調節風機流量大小的裝置 No.8~12. 5由11片花瓣式葉片組成，No.14~16由13片花瓣式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便，調節范圍由90°(全閉）到0°(全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。

為了使調節門各部位正常工作，必須很好地潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用二硫化鉬高溫（260℃)潤滑脂，高溫運轉時能保證潤滑作用。

5)傳動組 傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按0. 5~1m3/h考慮。軸承箱上裝有溫度計和油位指示器。潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。

形式

        1) 通風機與引風機均制成單吸入進氣，各有No.8~16共7個機號。

        2) 每種風機可制成右旋轉或左旋轉兩種形式，從電動機一端正視風機，葉輪按順時針?lè)较蛎赊D(zhuǎn)稱為右旋風機，以“右”表示；葉輪按逆時針旋轉稱為左旋風機，以“左”表示。

        3) 風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0°、45*、90°、135°、180°、225°共6種角度。

        4) 風機的傳動方式為D式，電動機與風機聯接采用彈性聯軸器直聯傳動。

        5) 產品全稱舉例如下：4-68No.8D右90°”，其中G、Y分別表示鍋爐通風機與鍋爐引風機。

應用

       G4-68、Y4-68型離心通、引風機適用于火力發電廠中230t/h以下蒸汽鍋爐的通、引風配套，在無其他特殊要求時，G4-68型亦可用于礦并通風及一般通風。

　　注意：通風機輸送的介質為空氣，最高溫度不超過80℃。引風機輸送的介質為煙氣，最高溫度不得超過250℃。

　　在引風機前，必須加裝除塵效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機使用的壽命。
