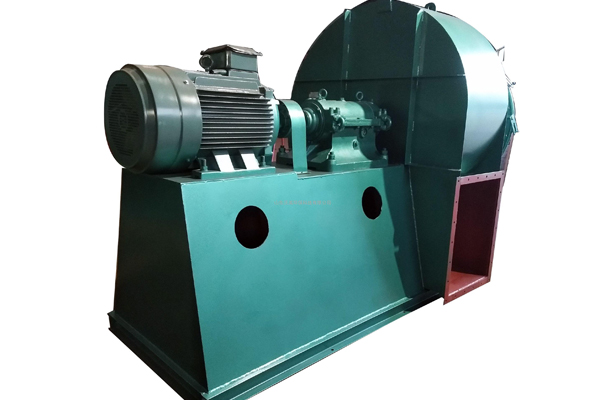

Y5-48型鍋爐離心引風機

簡介

        Y5-48型鍋爐離心引風機是為適應燃用各種煤質并配有消煙除裝置的(1～20T/h）工業鍋爐配套設計的，凡進氣條件相當，性能又相適應者均可選用最高溫度不得超過250℃。引風機前必須加裝效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

結構組成

        目前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用V帶（C式）傳動，這樣不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速來獲得所需的較理想的風量、風壓。

        本鍋爐離心引風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。

1) 葉輪：有后傾平板葉片12片，材料為Q345(16Mn),焊接于弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩強度高。

2) 機殼：用鋼板焊接成蝸殼形整體。No.8以上“左”“右”轉通用。在蝸板上還開有清灰門便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

3) 進風口：做成斂式流線型的整體結構，用螺栓固定在機殼入口側。

4) 調節門：調節門葉片為花瓣形，No.4~6. 3為9片，No.8以上為11片。軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便。調節范圍由0°(全開）到90°(全閉）。調節門的扳把位置從進風口方向看在右側。對“右”旋風機，扳把從下往上推是由全閉到全開方向；對“左”旋風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫（260℃)潤滑脂，風機在高溫運轉時仍能保證潤滑作用。

5) 傳動組：由主軸、軸承箱、帶輪等組成。主軸由優質鋼制成，采用球軸承，水冷整體承箱，因此，須加裝輸水管。耗水量隨環境溫度的不同而異，一般按0. 5~1m3/h考慮。軸承弱裝有溫度計和油位指示器，采用全損耗系統用油L-AN46潤滑，加入油量按油位標志的要求。

訂貨須知

        1) 單機產品成套供應范圍：風機1臺，調節門1個，配套電動機1臺，電動機滑軌1副（2套），地腳螺栓1副（No.4~No.6. 34套，No.8以上8套），電動機帶輪1只，V帶1副。

        2)訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電動機型號、功率、轉速等。

形式

        1) 引風機制成單吸入。機號有No.4、5、6. 3、8、10、12. 5六種。

        2) 引風機可制成右旋或左旋兩種。從電動機端正視風機，如葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。

        3)風機的出口位置以風機機殼的出風角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。

性能

        Y5-48型鍋爐離心引風機的性能一般均指在指定狀態下輸送氣體的性能。Y5-48No.4C~6. 3C的指定狀態大氣壓pa=101 300Pa,介質為煙氣，氣體溫度t=200℃,氣體密度p=0. 745kg/m3。No.8~12. 5C的指定狀態為大氣壓pa=101 300Pa,介質為煙氣，氣體溫度t=140℃,氣體密度ρ=0. 85kg/m3。

        帶調節門風機的性能表均指調節門葉片為全開（0°)時的參數。當使用條件與指定狀態不符時，則必須把非指定狀態的性能換算到指定狀態的性能。





性能參數

Y5-48 No4C性能參數表
轉速r/min
序號
流量
m3/h
全壓Pa
內效率%
內功率kw
所需功率kw
電動機
型號
功率kw
3550
1
2932
2221
70
2.57
3.52
Y132S1-2
5.5
2
3374
2254
74.1
2.83
3.87
3
3807
2173
77.2
2.95
4.04
4
4254
2068
78.7
3.08
4.22
5
4686
1914
77.7
3.18
4.36
6
5143
1726
74.4
3.30
4.51
7
5564
1501
70
3.30
4.52
3150
1
2602
1746
70
1.80
2.46
Y112M-2
4
2
2993
1772
74.1
1.97
2.7
3
3378
1708
77.2
2.06
2.82
4
3775
1626
78.7
2.15
2.95
5
4158
1505
77.7
2.22
3.04
6
4563
1357
74.4
2.30
3.15
7
4937
1180
70
2.31
3.16
2800
1
2313
1377
70
1.26
1.73
Y100L-2
3
2
2661
1398
74.1
1.39
1.90
3
3003
1348
77.2
1.45
1.98
4
3355
1283
78.7
1.51
2.07
5
3696
1188
77.7
1.56
2.14
6
4056
1071
74.4
1.62
2.21
7
4388
932
70
1.62
2.22
2500
1
2065
1097
70
0.90
1.23
Y90L-2
2.2
2
2376
1113
74.1
0.99
1.35
3
2681
1073
77.2
1.03
1.41
4
2996
1022
78.7
1.08
1.47
5
3300
946
77.7
1.11
1.52
6
3622
853
74.4
1.15
1.57
7
3918
742
70
1.53
1.58
Y5-48 No5C性能參數表
3150
1
5304
2819
72
5.71
7.81
Y160M1-2
11
2
6062
2793
75.9
6.13
8.39
3
6820
2737
78.7
6.52
8.92
4
7578
2592
80
6.76
9.25
5
8336
2406
79.1
6.98
9.55
6
9093
2175
76
7.17
9.81
7
9851
1913
72
7.22
9.88
2800
1
4715
2223
72
4.01
5.49
Y132S2-2
7.5
2
5389
2203
75.9
4.31
5.90
3
6062
2158
78.7
4.58
6.27
4
6736
2044
80
4.75
6.50
5
7409
1898
79.1
4.90
6.71
6
8083
1716
76
5.03
6.89
7
8757
1509
72
5.07
6.94
2500
1
4210
1769
72
2.85
3.90
Y132S1-2
5.5
2
4811
1753
75.9
3.07
4.20
3
5413
1718
78.7
3.26
4.46
4
6014
1627
80
3.38
4.62
5
6616
1511
79.1
3.49
4.77
6
7217
1366
76
3.58
4.90
7
7818
1202
72
3.61
4.94
2240
1
3772
1419
72
2.05
2.81
Y112M-2
4
2
4311
1406
75.9
2.21
3.02
3
4850
1377
78.7
2.34
3.21
4
5389
1305
80
2.43
3.33
5
5928
1212
79.1
2.51
3.43
6
6466
1096
76
2.58
3.53
7
7005
964
72
2.60
3.55
Y5-48 No6.3C性能參數表
2800
1
9432
3545
72
12.73
17.42
Y180M-2
22
2
10779
3513
75.9
13.68
18.72
3
12126
3441
78.7
14.54
18.9
4
13474
3259
80
15.07
20.63
5
14821
3025
79.1
15.57
21.30
6
16169
2733
76
15.99
21.88
7
15639
2403
72
16.10
22.03
2500
1
8421
2819
72
9.06
12.40
Y160M1-2
11
2
9624
2793
75.9
9.74
13.33
3
10827
2737
78.7
10.35
14.16
4
12030
2592
80
10.73
14.68
5
13233
2406
79.1
11.08
15.16
6
14436
2175
76
11.38
15.57
7
15639
1913
72
11.46
15.68
2240
1
7546
2259
72
6.52
8.92
Y160M1-2
11
2
8623
2238
75.9
7.01
9.59
3
9701
2193
78.7
7.45
10.19
4
10779
2077
80
7.72
10.56
5
11857
1929
79.1
7.97
10.91
6
12935
1743
76
8.19
11.20
7
14013
1533
72
8.24
11.28
2000
1
6737
1798
72
4.64
6.35
Y132S2-2
7.5
2
7700
1781
75.9
4.99
6.82
3
8662
1745
78.7
5.30
7.25
4
9624
1654
80
5.49
7.52
5
10586
1535
79.1
5.67
7.76
6
11549
1388
76
5.83
7.97
7
12511
1221
72
5.87
8.03
Y5-48 No8C性能參數表
2000
1
13794
3323
72
17.47
23.90
Y200L-4
30
2
15765
3293
75.9
18.78
25.69
3
17736
3226
78.7
19.95
27.31
4
19707
3055
80
20.68
28.30
5
21677
2836
79.1
21.36
29.23
6
23648
2563
76
21.94
30.02
7
25619
2253
72
22.09
30.23
1800
1
12415
2686
72
12.74
17.43
Y180L-4
22
2
14189
2661
75.9
13.69
28.73
3
15962
2607
78.7
14.55
19.90
4
17736
2470
80
15.08
20.63
5
19510
2293
79.1
15.57
21.31
6
21283
2072
76
15.99
21.88
7
23057
1823
72
16.10
22.03
1600
1
11035
2118
72
8.94
12.24
Y160L-4
15
2
12612
2099
75.9
9.61
13.15
3
14189
2056
78.7
10.22
13.98
4
15765
1948
80
10.59
14.49
5
17342
1809
79.1
10.94
14.96
6
18918
1635
76
11.23
15.37
7
20495
1438
72
11.31
15.48
1400
1
9656
1619
72
5.99
8.20
Y160M-4
11
2
11035
1604
75.9
6.44
8.81
3
12415
1572
78.7
6.84
9.37
4
13794
1485
80
7.09
9.71
5
15174
1383
79.1
7.33
10.03
6
16553
1250
76
7.52
10.30
7
17933
1100
72
7.58
10.37
Y5-48 No10C性能參數表
1800
1
22250
4483
75.3
36.24
49.59
Y280S-4
75
2
25981
4437
79.4
39.70
54.33
3
29711
4305
82.2
42.55
58.23
4
33442
4103
83.5
45.01
61.59
5
37172
3823
82.9
46.96
64.26
6
40903
3436
80.3
48.02
65.72
7
44634
2958
75.3
48.19
65.65
1600
1
19778
3531
75.3
25.45
34.83
Y250M-4
55
2
23094
3494
79.4
27.88
38.16
3
26410
3390
82.2
29.89
40.89
4
29726
3232
83.5
31.61
43.25
5
33042
3013
82.9
32.98
45.13
6
36358
2708
80.3
33.73
46.15
7
39674
2332
75.3
33.85
46.32
1400
1
17305
2696
75.3
17.05
23.33
Y225S-4
37
2
20207
2668
79.4
18.68
25.56
3
23109
2589
82.2
20.02
27.39
4
26010
2468
83.5
21.18
28.98
5
28912
2301
82.9
22.10
30.24
6
31813
2069
80.3
22.60
30.92
7
34715
1782
75.3
22.67
31.03
1250
1
15451
2145
75.3
12.14
16.61
Y180L-4
22
2
18042
2123
79.4
13.30
18.19
3
20633
2060
82.2
14.25
19.5
4
23223
1964
83.5
15.07
20.63
5
25814
1831
82.9
15.73
21.52
6
28405
1647
80.3
16.08
22.01
7
30995
1419
75.3
16.14
22.08
Y5-48 No12.5C性能參數表
1400
1
33800
4234
75.3
52.04
71.21
Y315S-4
110
2
39467
4190
79.4
57.01
78.01
3
45134
4065
82.2
61.10
83.61
4
50802
3875
83.5
64.63
88.44
5
56469
3611
82.9
67.43
92.28
6
62136
3246
80.3
68.96
94.36
7
67803
2794
75.3
69.20
94.69
1250
1
30179
3365
75.3
37.04
50.68
Y280S-4
75
2
35239
3331
79.4
40.58
55.53
3
40298
3232
82.2
43.49
59.51
4
45358
3081
83.5
46.00
62.95
5
50418
2872
82.9
48.00
65.68
6
55478
2582
80.3
49.08
67.16
7
60538
2223
75.3
49.25
67.40
1120
1
27040
2696
75.3
26.64
36.46
Y250M-4
55
2
31574
2668
79.4
29.19
39.94
3
36107
2589
82.2
31.28
42.81
4
40641
2468
83.5
33.09
45.28
5
45175
2301
82.9
34.53
47.24
6
49709
2069
80.3
35.31
48.31
7
54244
1782
75.3
35.43
48.48
1000
1
24143
2145
75.3
18.96
25.95
Y225S-4
37
2
28191
2123
79.4
20.78
28.43
3
32239
2060
82.2
22.27
30.47
4
36287
1964
83.5
23.55
32.23
5
40335
1831
82.9
24.57
33.63
6
44383
1647
80.3
25.13
34.30
7
48431
1419
75.3
25.22
34.51

用途

        Y5-48型鍋爐離心引風機是為適應燃用各種煤質并配有消煙除塵裝置的1~20t/h工業鍋爐配套設計的。凡進氣條件相當，性能又相適應的均可選用。

        注意：Y5-48型鍋爐離心引風機的最高溫度不得超過250℃，引風機前必須加裝效率不低于85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。
