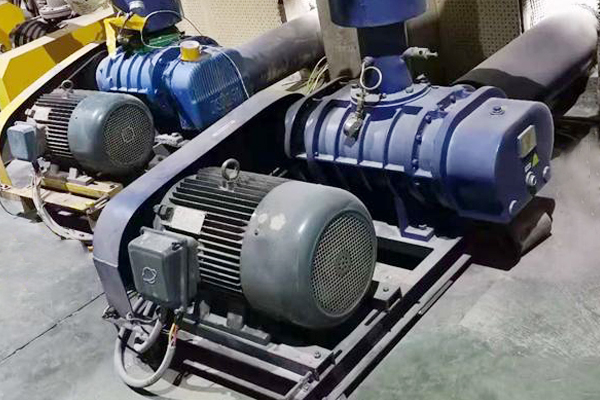

3L13XD、3L14XD型羅茨鼓風機
簡介
3L系列羅茨鼓風機是我公司吸收了國內外的先進經驗，在L系列風機的基礎上開發的一種新型高效節能、低噪音的產品。該產品采用CAD軟件設計和先進的數控加工工藝，確保風機的優良性能。
羅茨鼓風機葉輪采用組合新型線，有效在控制泄漏，使容積效率比傳統機型有較大地提高。羅茨鼓風機具有結構簡單、使用壽命長、整機振動小、維修方便、運行噪聲低等特點。其輸送時介質不含油，適用于低壓力場合的氣體輸送和加壓，也可用作真空泵。
羅茨鼓風機系屬容積回轉鼓風機，利用兩個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。這種鼓風機在使用時，當壓力在允許范圍內加以調節時流量之變動甚微，壓力選擇范圍很寬，具有強制輸氣的優勢。3L13XD、3L14XD型羅茨鼓風機產品廣泛地用于污水處理、冶金、電力、化工、石油、水產養殖、食品輕工等部門的氣力輸送。
技術參數
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L13XD XD代表斜口45度結構 | 1450 | 9.8 | 1000 | 1.57 | 0.43 | Y802-4 | 0.75 | 68.2 | 112 |
19.6 | 2000 | 1.36 | 0.76 | Y90S-4 | 1.1 | 69.2 | 115 | ||
29.4 | 3000 | 1.20 | 1.0 | Y90L-4 | 1.5 | 70.3 | 120 | ||
39.2 | 4000 | 1.06 | 1.4 | Y100L1-4 | 2.2 | 70.3 | 127 | ||
49 | 5000 | 0.94 | 1.7 | Y100L1-4 | 2.2 | 70.6 | 127 | ||
2950 | 9.8 | 1000 | 3.64 | 0.99 | Y802-2 | 1.1 | 115 | ||
19.6 | 2000 | 3.44 | 1.68 | Y90L-2 | 2.2 | 119 | |||
29.4 | 3000 | 3.28 | 2.37 | Y100L-2 | 3 | 126 | |||
39.2 | 4000 | 3.14 | 3.05 | Y112M-2 | 4 | 136 | |||
49 | 5000 | 3.02 | 3.75 | Y112M-2 | 4 | 136 | |||
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L14XD | 1450 | 9.8 | 1000 | 2.08 | 0.58 | Y802-4 | 0.75 | 67.3 | 120 |
19.6 | 2000 | 1.81 | 0.97 | Y90S-4 | 1.1 | 68.2 | 123 | ||
29.4 | 3000 | 1.62 | 1.35 | Y90L-4 | 1.5 | 69.5 | 128 | ||
39.2 | 4000 | 1.45 | 1.74 | Y100L1-4 | 2.2 | 70.7 | 135 | ||
49 | 5000 | 1.29 | 2.14 | Y100L1-4 | 2.2 | 71.7 | 135 | ||
2950 | 9.8 | 1000 | 4.68 | 1.22 | Y90S-2 | 1.5 | 123 | ||
19.6 | 2000 | 4.41 | 2.11 | Y90L-2 | 2.2 | 127 | |||
29.4 | 3000 | 4.22 | 3 | Y112M-2 | 4 | 144 | |||
39.2 | 4000 | 4.05 | 3.89 | Y132S1-2 | 5.5 | 165 | |||
49 | 5000 | 3.91 | 4.98 | Y132S1-2 | 5.5 | 165 | |||
