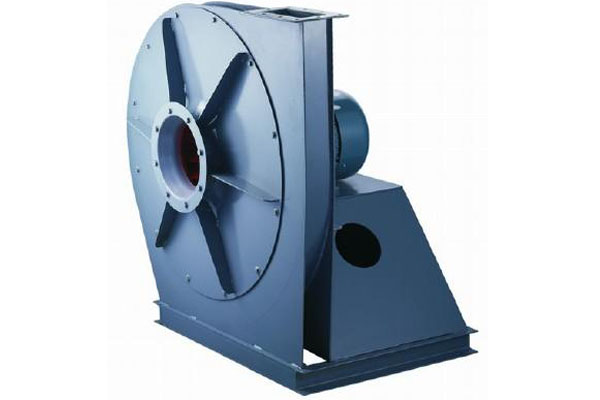

XQI型、XQII型斜槽高壓離心通風機
簡介
XQ I型、XQ II型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該離心通風機還可作為各種鐵爐、熔爐、鍛冶爐的鼓風用，離心式風機也適用于輸送空氣及無腐蝕性，不自燃，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大150mg/m3。
參數
XQ I型、XQ II型斜槽高壓離心通風機 主要參數 Main Parameter | ||||||
| 型號 Type | 機號 MachiRe (No.) | 轉速 Rotation speed (r/min) | 流量 VoIume Flow (m3/h) | 全壓 TotaI Pressure (Pa) | 電動機Motor | |
| 型號 Type | 功率 Power(Kw) | |||||
| XQ | 4.8A | 2840 | 232 | 5028 | Y801-2 | 0.75 |
| 325 | 5269 | Y802-2 | 1.1 | |||
| 418 | 5422 | Y90S-2 | 1.5 | |||
| 511 | 5466 | Y90S-2 | 1.5 | |||
| 604 | 5419 | Y90L-2 | 2.2 | |||
| 697 | 5226 | Y90L-2 | 2.2 | |||
| 790 | 5082 | Y100L-2 | 3.0 | |||
| 883 | 4828 | Y100L-2 | 3.0 | |||
| XQ I | 5.4A | 2840 | 330 | 6363 | Y90S-2 | 2.5 |
| 463 | 6669 | Y90L-2 | 2.2 | |||
| 595 | 6862 | Y90L-2 | 2.2 | |||
| 727.5 | 6918 | Y100L-2 | 3 | |||
| 860 | 6858 | Y100L-2 | 3 | |||
| 992 | 6690 | Y112M-2 | 4 | |||
| 1125 | 6422 | Y112M-2 | 4 | |||
| 1257 | 6110 | Y123S1-2 | 5.5 | |||
| XQ ll | 4.7A | 2840 | 585 | 5187 | Y90S-2 | 1.5 |
| 747 | 5287 | Y90L-2 | 2.2 | |||
| 908 | 5416 | Y90L-2 | 2.2 | |||
| 1069 | 5469 | Y100L-2 | 3.0 | |||
| 1231 | 5416 | Y100L-2 | 3.0 | |||
| 1392 | 5351 | Y112M-2 | 4.0 | |||
| 1551 | 5187 | Y112M-2 | 4.0 | |||
結構特點
XQⅠ型、XQⅡ型離心式風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。
1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。
2、葉輪組：高壓離心通風機葉片為前向彎曲葉型，葉輪成型后經靜、動平衡校正，因此運轉平穩。
3、進風口：高壓離心通風機用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
